Art der Verbindung
Löslichkeit, Polarität, Reaktivität und Kondensationstemperatur bestimmen die möglichen Aufbereitungswege.
Flüchtige organische Verbindungen
Erfassung und Behandlung flüchtiger organischer Verbindungen (VOC)
Identifizieren Sie die relevanten Stoffe, erfassen Sie Emissionen möglichst an der Entstehungsstelle und wählen Sie eine auf den Prozess abgestimmte Behandlungstechnologie.
PlanungAuslegungInbetriebnahme
AIRPRO-KOMPETENZ
Kontrollierter LuftstromDie Absaugung und Aufbereitung richten sich nach der jeweiligen Verbindung, den Spitzenwerten und dem angestrebten Emissionsgrenzwert.
ABLUFT- UND EMISSIONSKENNDATEN
VOCs sind keine homogene Gruppe von Schadstoffen.
Zwei Ströme mit derselben Bezeichnung können gegensätzliche Lösungen erfordern. AIRPRO verknüpft die Eigenschaften der Mischung mit den tatsächlichen Prozessbedingungen, bevor die geeignete Erfassungs- und Behandlungstechnik festgelegt wird.
Diese Charakterisierung verhindert, dass eine Technologie ausgewählt wird, die zwar auf dem Papier effizient ist, sich jedoch bei Produktionsschwankungen als instabil erweist.
Konzentration
Der Durchschnittswert reicht nicht aus: Spitzenwerte und Übergangsphasen können für die Auslegung entscheidend sein.
Zu behandelnde Volumenstrom
Erfassungsgrad und Absaugvolumenstrom bestimmen, welche Abluftmenge tatsächlich der Behandlungsanlage zugeführt wird.
Strömungsbedingungen
Temperatur, Luftfeuchtigkeit und Staubbelastung beeinflussen direkt die Prozessstabilität.

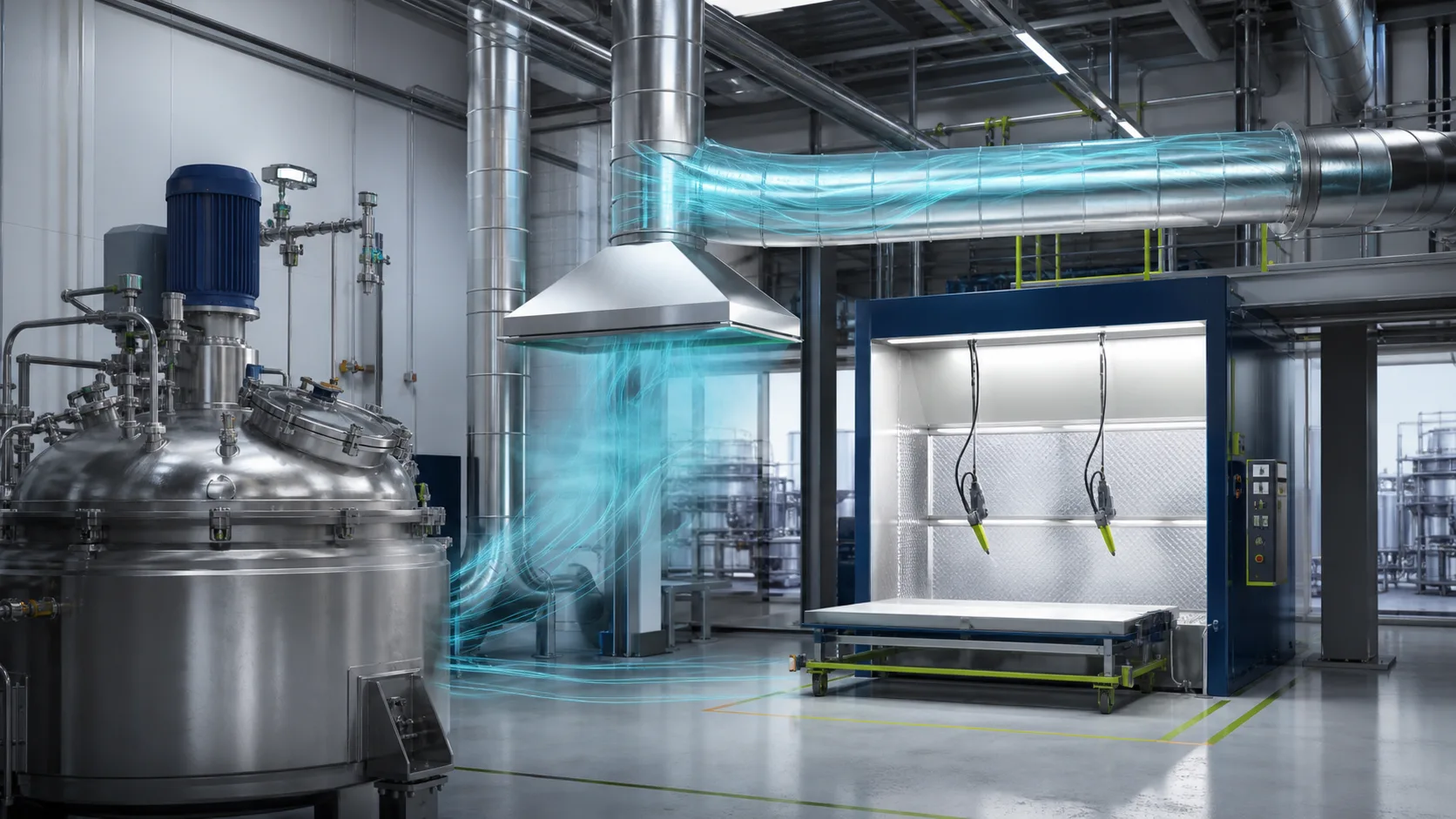

Absaugung an der Quelle
Eine wirksame VOC-Behandlung beginnt mit einem kontrollierten Erfassungs- und Abluftvolumenstrom.
Je besser die Emission eingedämmt und frühzeitig abgefangen wird, desto weniger Luft muss bewegt, das Netz dimensioniert und unnötiges Volumen aufbereitet werden.
Einhausen
Die Öffnung zwischen dem Prozess und der Werkstatt verkleinern, um den erforderlichen Volumenstrom zu begrenzen.
Erfassen
Die Absaugvorrichtung in der tatsächlichen Strömungsbahn der Dämpfe positionieren.
Abführen
Ein dichtes Netz aufrechterhalten, das mit dem Stoff und den Volumenstrombedingungen kompatibel ist.
Technologieauswahl
Absorbieren, adsorbieren oder oxidieren?
Der richtige Weg ergibt sich aus einem Kompromiss zwischen der chemischen Zusammensetzung der Verbindung, dem Strömungsprofil, der erwarteten Leistung und dem täglichen Betrieb.
FUNKTIONSPRINZIP
Absorption
Absorption – Überführung gasförmiger Stoffe in eine geeignete Waschflüssigkeit.
RELEVANT, WENN
Ausreichend lösliche Verbindungen und Gasströme, die mit einem Waschreagenz kompatibel sind.
ZU BEACHTEN
Auswahl der Flüssigkeit, Reagenzverbrauch und Abwasseraufbereitung.
FUNKTIONSWEISE
Adsorption
Bindung an ein festes Medium
RELEVANT, WENN
Angepasste Konzentrationen und Moleküle mit guter Affinität zum Medium.
ZU BEACHTEN
Sättigung, Regeneration, Feuchtigkeit und Überhitzungsrisiken.
FUNKTIONSPRINZIP
Oxidation
Umwandlung der Verbindung
RELEVANT, WENN
Ströme, die thermisch, katalytisch oder biologisch abgebaut werden können.
ZU BEACHTEN
Variabilität, Temperatur, Energie und mögliche Sekundärverbindungen.

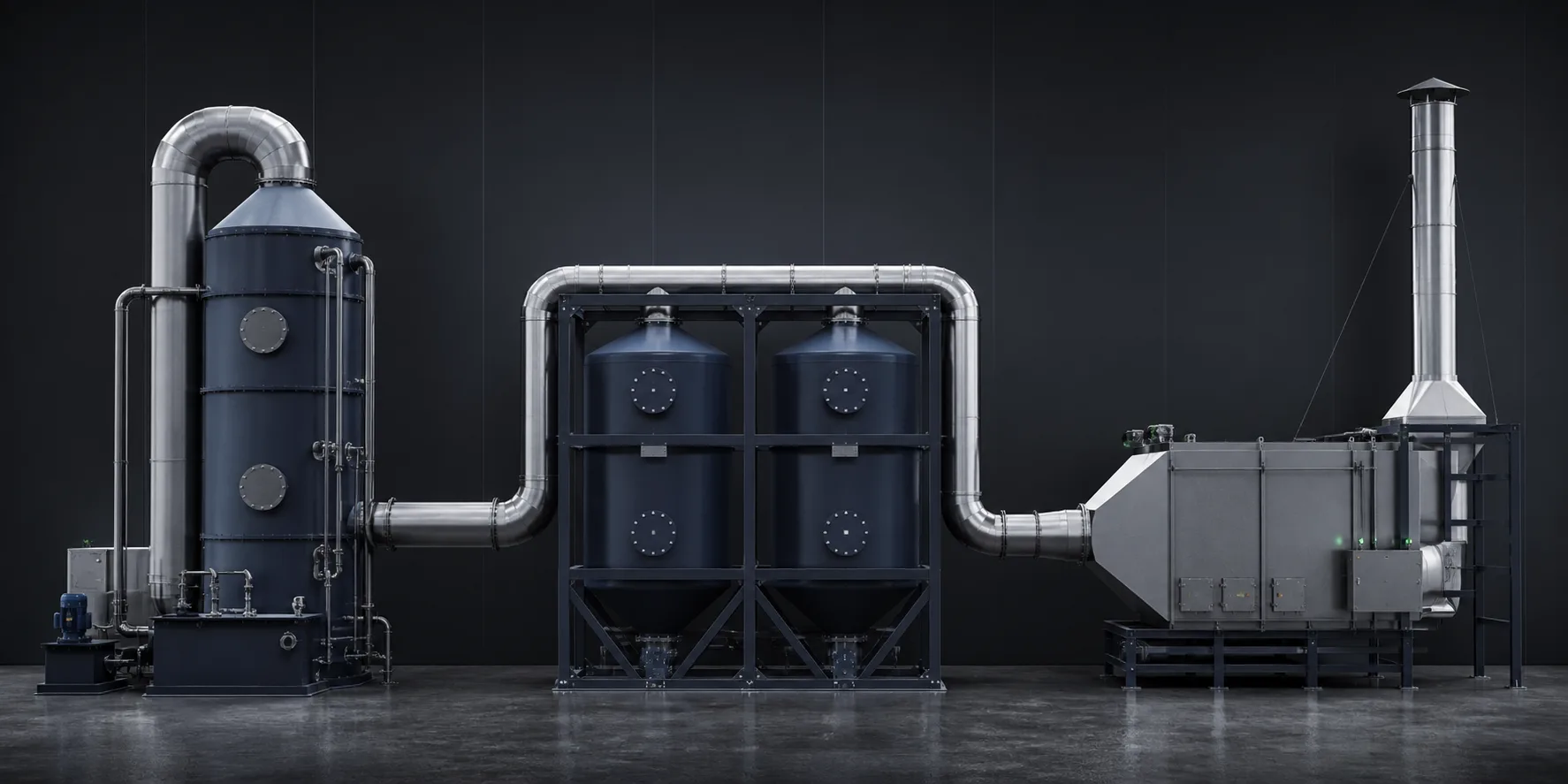

BEHANDLUNGSKETTE
Eine Anlage funktioniert nie für sich allein.
Vorbehandlung, Hauptbehandlung, Vorbehandlung, Hauptbehandlung, Ventilator, Mess- und Regeltechnik sowie Fortluftführung werden als zusammenhängendes System ausgelegt. Je nach Volumenstrom können die Technologien alternativ oder kombiniert eingesetzt werden.
Tatsächlicher Betrieb
Auslegung auf Spitzenlasten, Regelung auf Schwankungen.
Ein industrieller Abluftstrom verändert sich je nach Rezeptur, Öffnungen, Reinigungen und Taktfrequenz. Das kritische Szenario ist ebenso wichtig wie der Nennwert.
Diskontinuierliche Produktion
Anlauf-, Abschalt- und Reinigungsvorgänge berücksichtigen, die kurze Spitzen verursachen.
Variable Konzentration
Es ist zu vermeiden, dass eine auf den Durchschnittswert ausgelegte Anlage in kritischen Phasen überlastet wird.
Wechselnde Bedingungen
Temperatur und Luftfeuchtigkeit überwachen, wenn diese die Wirksamkeit der Behandlung beeinflussen.
Leistungskontrolle
Bereits in der Planungsphase Maßnahmen festlegen, mit denen der tatsächliche Betrieb überprüft werden kann.
Vorbereitung der Planung
Sechs Kennzahlen als Rahmen für den Umgang mit VOC.
Anhand dieser Elemente lassen sich wichtige Unbekannte identifizieren und eine gezielte Messkampagne vorbereiten.
Projekt anfragen oder rufen Sie uns unter +49 151 579 900 17 an- Liste der verfügbaren Produkte und Datenblätter
- Prozessphasen, in denen Emissionen entstehen
- Gemessene oder geschätzte Konzentrationen
- Volumenströme, Temperaturen und Luftfeuchtigkeit des Luftstroms
- Zyklen, Spitzenlasten und Gleichzeitigkeit der Arbeitsstationen
- Ableitungsziel und Betriebsbedingungen
TECHNISCHE FRAGEN
Mit den richtigen Daten den richtigen Behandlungsweg wählen.
Die wichtigsten Fragen, die man sich stellen sollte, bevor man VOC-Behandlungstechnologien vergleicht.
Was ist der Unterschied zwischen Absorption und Adsorption von VOCs?
Bei der Absorption wird die gasförmige Verbindung in eine Waschflüssigkeit überführt. Bei der Adsorption werden die Moleküle an einem Feststoff gebunden. Die Wahl hängt insbesondere von der Löslichkeit, der Konzentration und den Regenerations- oder Austauschbedingungen ab.
Wann sollte eine Oxidation in Betracht gezogen werden?
Die Oxidation kann untersucht werden, wenn der Volumenstrom und die Verbindung dies zulassen. Konzentration, Temperatur, Schwankungen und Energiebedarf müssen geprüft werden, bevor ein thermischer, katalytischer oder biologischer Weg gewählt wird.
Warum wird die Schwankung der Konzentrationen gemessen?
Eine auf einen Durchschnittswert ausgelegte Aufbereitung kann bei Produktionsspitzen instabil werden. Das zeitliche Profil des Abgases hilft bei der Dimensionierung der Absaugung und gewährleistet den sicheren Betrieb der Aufbereitungsstufe.
