Prozesswärmelasten
Maschinen, Öfen, Produktionslinien und Anlagen geben Wärme ab, die in den wirklich kritischen Zeiträumen gemessen werden muss.
Kühlung & thermischer Komfort
Industrielle Klimatisierung und Temperaturregelung
Entwicklung einer zuverlässigen industriellen Kühlung für Werkstätten, Produktionsprozesse und Mitarbeiter, ohne den Energieverbrauch unnötig zu erhöhen.
PlanungAuslegungInbetriebnahme
AIRPRO-KOMPETENZ
BedarfsgerechtKühlung auf Grundlage der tatsächlichen thermischen Lasten Ihres Betriebs.
WÄRMEBILANZ
Die tatsächliche Belastung bestimmt die Lösung.
Eine leistungsstarke Industrieklimaanlage lässt sich nicht anhand der Quadratmeterzahl auswählen. Sie wird auf der Grundlage der erzeugten Wärme, des Gebäudes, der Nutzungszwecke und des erwarteten Komforts bzw. der erwarteten Stabilität konzipiert.
Gebäude & Sonne
Raumvolumen, Wärmedämmung, Verglasung, Dachkonstruktion und Ausrichtung bestimmen zu einem großen Teil die zu planende Leistung.
Betriebsrhythmus
Betriebszeiten, Schichten, Produktionsanläufe und Produktionszyklen führen zu Schwankungen im Kühlbedarf.
Erwartetes Raumklima
Temperatur, Luftfeuchtigkeit und Luftgeschwindigkeit richten sich nach den Personen, den Produkten und dem Prozess.
Thermische Komfortkette
Von der Bilanz zu einem stabilen Raumklima.
Erzeugung, Verteilung und Regelung sind als ein Ganzes konzipiert. Eine isolierte Entscheidung in einer einzelnen Phase beeinträchtigt die Leistung der gesamten Anlage.
Messen
Erstellung der Wärmebilanz und der Lastprofile.
Kälte erzeugen
Bedarfsgerechte Auslegung der Kälteerzeugung auf Grundlage von Kühllast und Lastprofil.
Verteilen
Die aufbereitete Luft mit dem erforderlichen Volumenstrom gezielt in die jeweiligen Nutzungsbereiche einbringen.
Regeln
Die Leistung an den tatsächlich festgestellten Bedarf anpassen.
Kühlarchitektur
Zentrale oder dezentrale Kälteversorgung?
Es handelt sich nicht um zwei gleichbedeutende Bezeichnungen. AIRPRO vergleicht die Leistung, die Gleichzeitigkeit der Lasten, die Entfernungen, die Zoneneinteilung, die Redundanz und die betrieblichen Anforderungen.

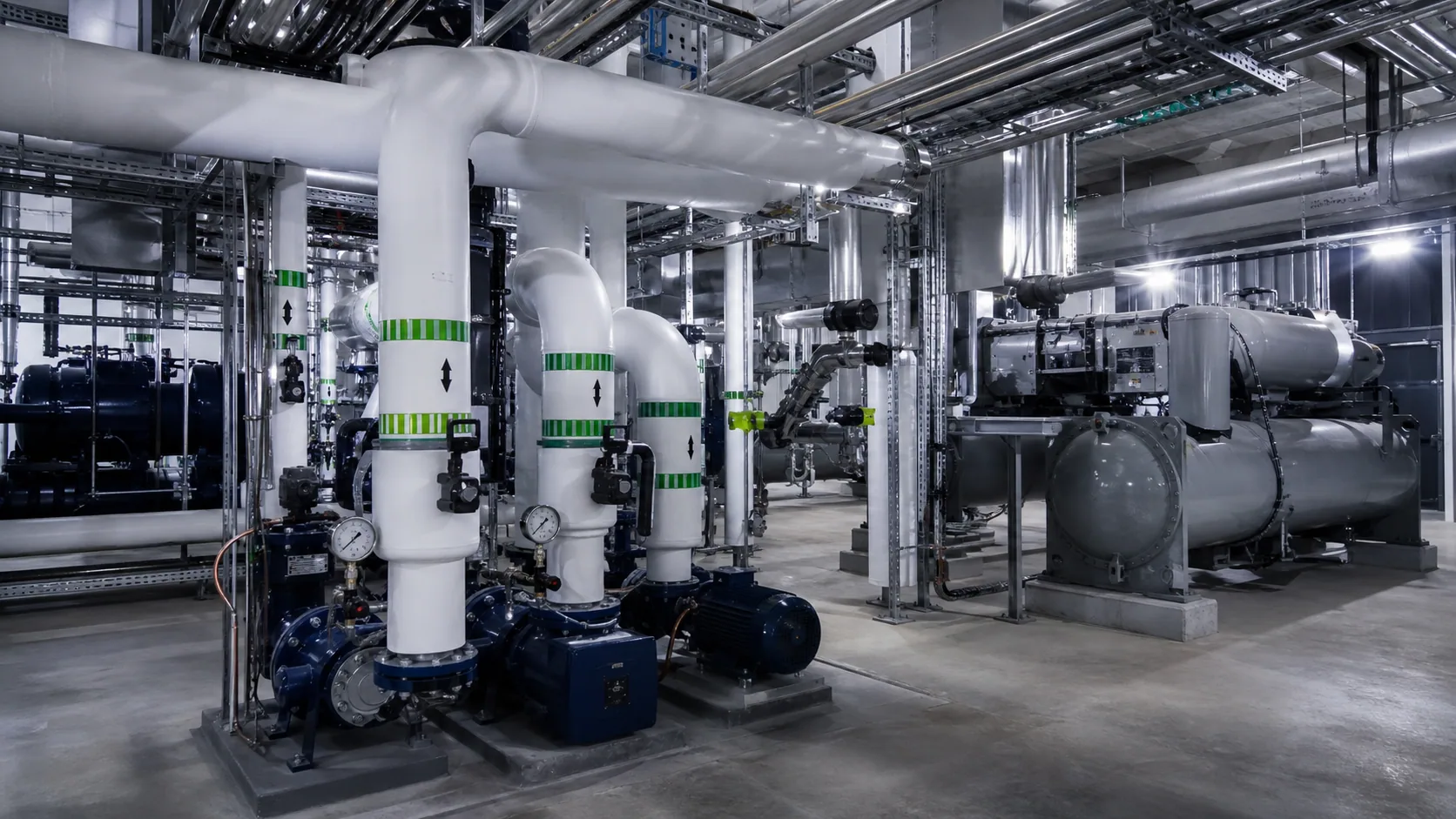

ZENTRALE KALTWASSERERZEUGUNG
Kühlaggregat, Pumpen & Hydrauliksystem
Die Anlage versorgt Lüftungszentralen oder Endgeräte über ein Vor- und Rücklaufnetz. Diese Architektur eignet sich für hohe Leistungen und Gebäude mit mehreren Zonen.
- Hohe Leistung
- Gemeinsame Anforderungen
- Zentrale Wartung

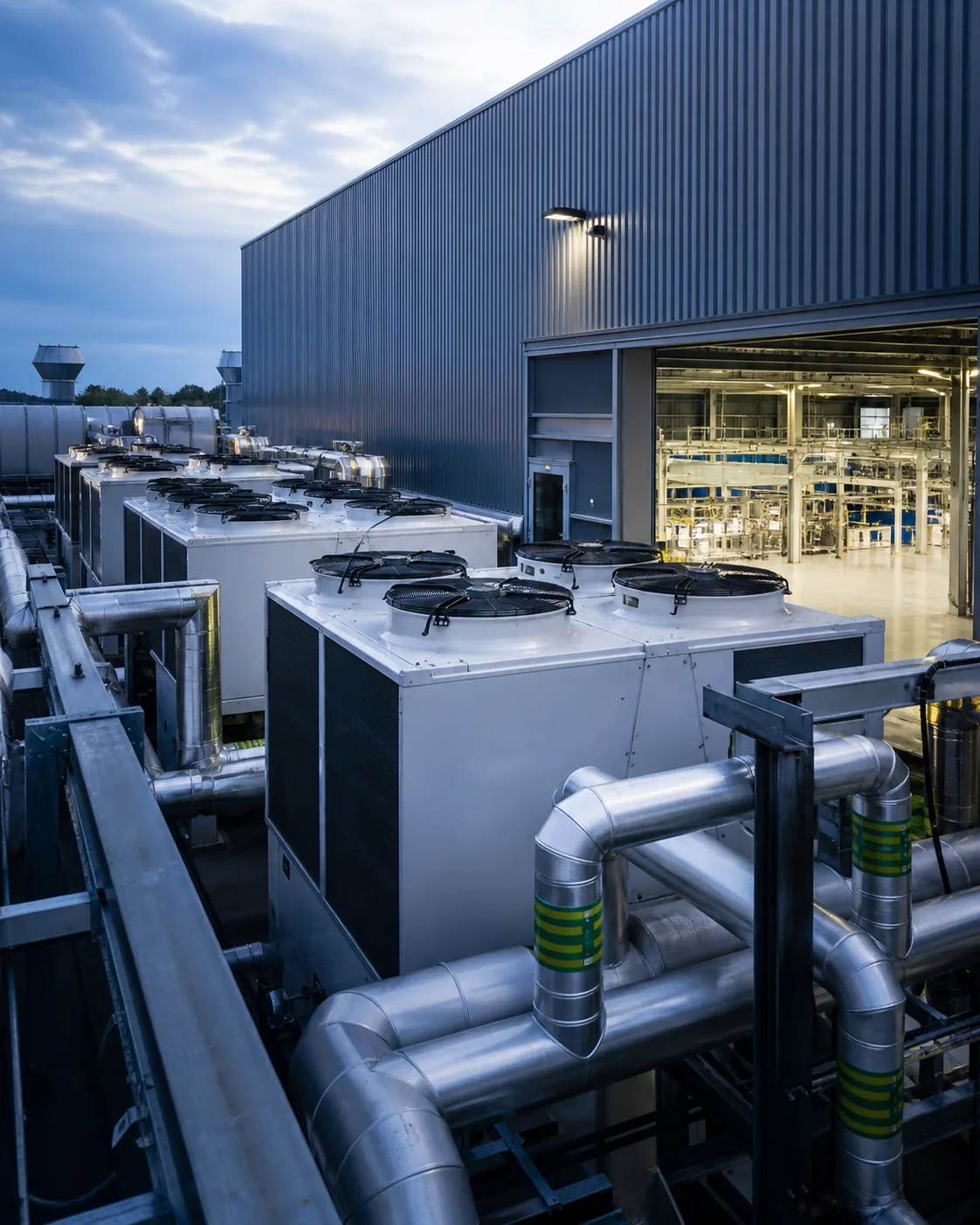

DEZENTRALISIERTE ERZEUGUNG MIT DIREKTER EXPANSION
Dachklimagerät, Industrie-Split-System, VRF oder Kompaktgerät
Jede Einheit versorgt einen Bereich mit einem eigenen Kältekreislauf. Diese Architektur eignet sich für unabhängige Anforderungen, Erweiterungen und schrittweise Implementierungen.
- Unabhängige Zoneneinteilung
- Schrittweise Installation
- Kürzere Leitungswege
AuswahlkriterienErforderliche KälteleistungLastprofilVerteilungsabständeBetriebskontinuitätWartungSkalierbarkeitKältemittel

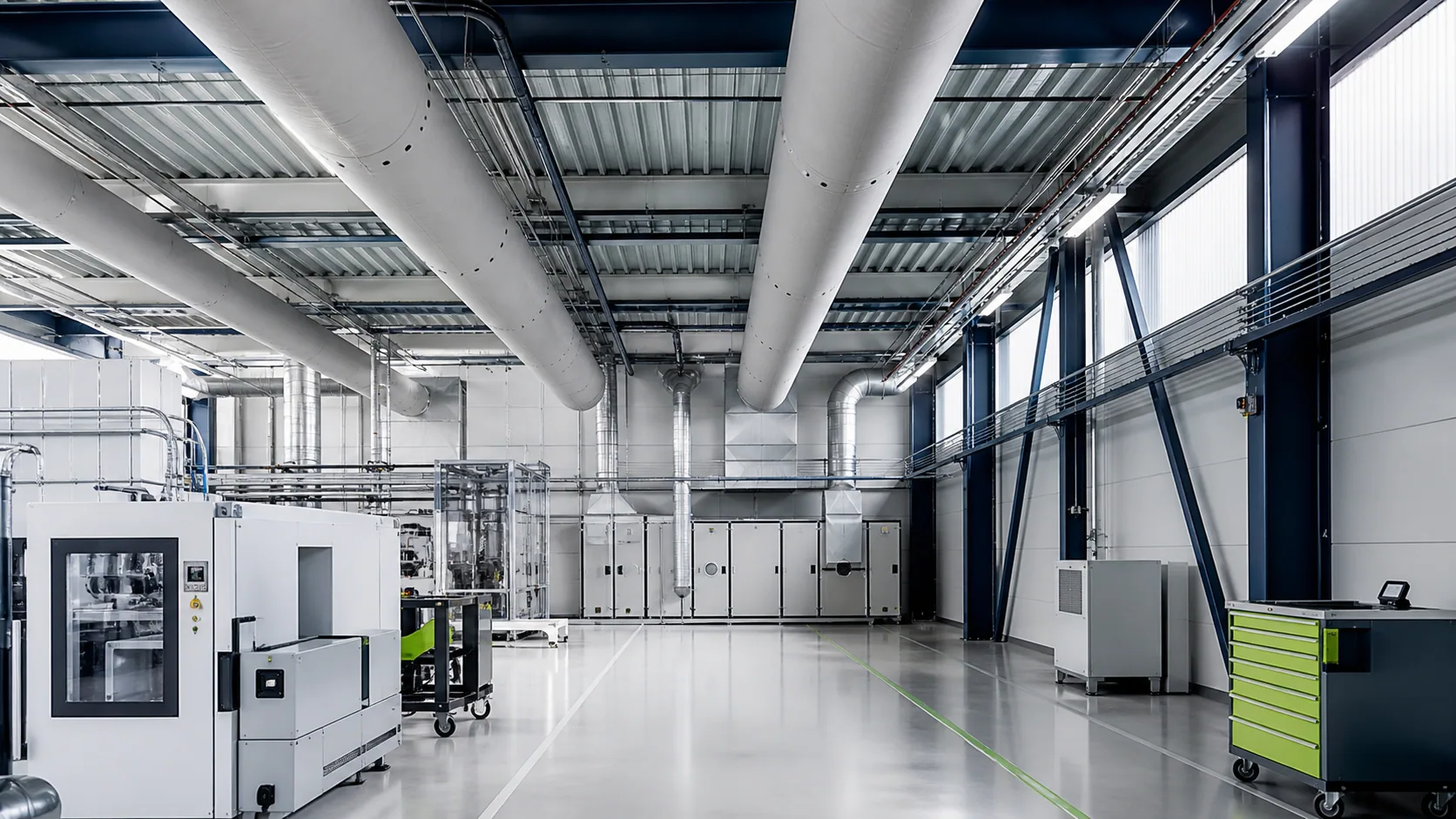

Luftverteilung
Die Luftverteilung passt sich der Werkstatt an.
Zuluftvolumenstrom, Luftgeschwindigkeit und Auslassposition richten sich nach Arbeitsplätzen, Maschinen und räumlichen Hindernissen. Das Ziel: eine gleichmäßige Temperatur ohne störende Luftzüge.
Zuluft & Rückluft
Die Positionierung verhindert Kurzschlüsse und deckt die tatsächlich genutzten Arbeits- und Aufenthaltsbereiche ab.
Höhe & Hindernisse
Laufkräne, Regale, Maschinen und Trennwände verändern die Luftströmungen.
Luftgeschwindigkeit
Die Luftgeschwindigkeit wird im Aufenthalts- bzw. Arbeitsbereich bewertet, um Komfort und Arbeitsbedingungen sicherzustellen.

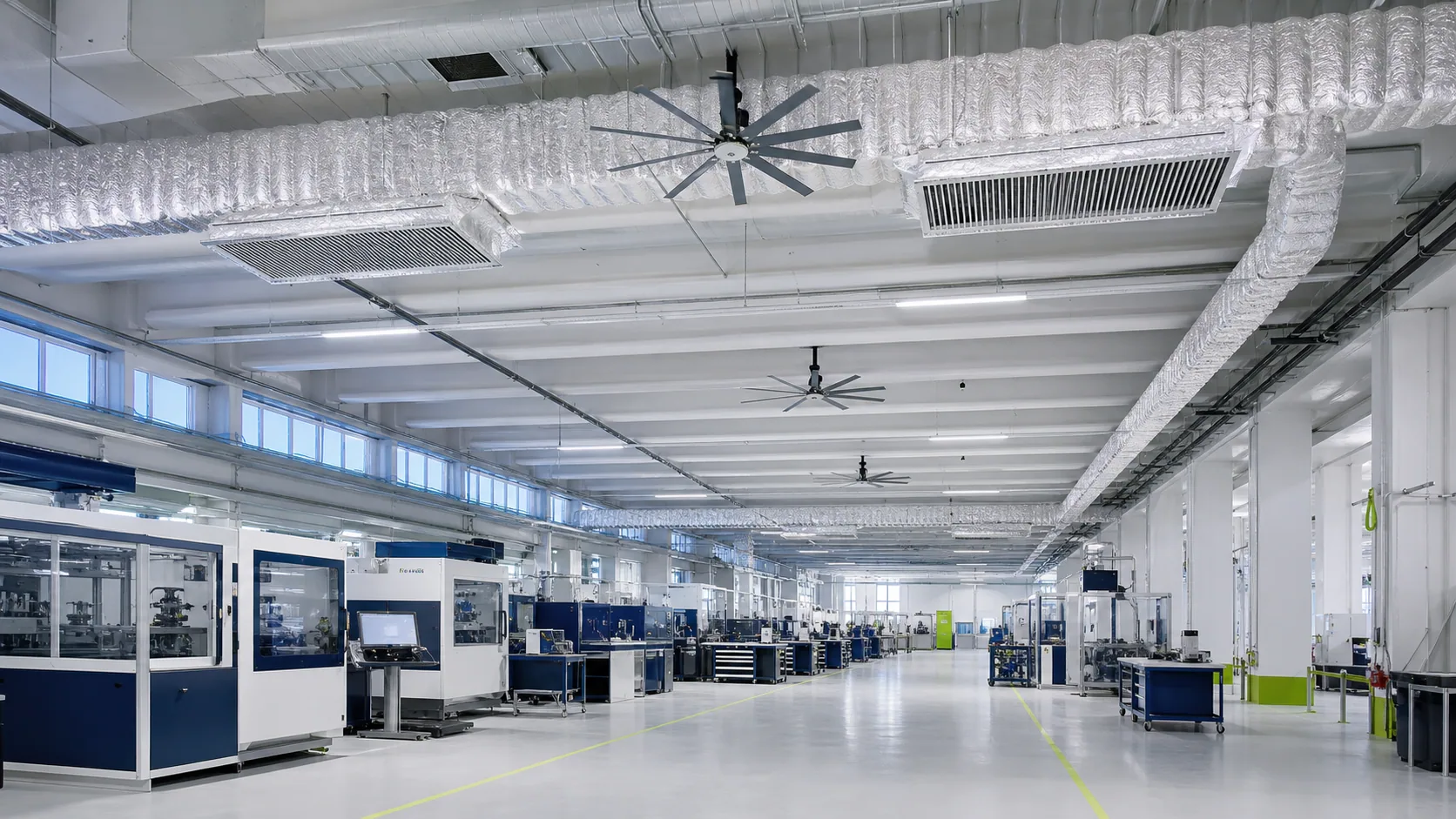

Zonensteuerung
Die genutzten Arbeits- und Aufenthaltsbereiche und die Lastzeiten werden so gesteuert, dass der Rest des Gebäudes nicht unnötig gekühlt wird.
Raumklima-Diagnose
Die Symptome zeigen an, wo die Anlage versagt.
Bevor zusätzliche Leistung bereitgestellt wird, analysiert AIRPRO die Last, die Verteilung, die Steuerung und die Nutzungsbedingungen.
Zu heiße Bereiche
Die Leistung ist möglicherweise vorhanden, aber ungleichmäßig verteilt: Die Zu- und Abluftleitungen sind zu überprüfen.
Übermäßiger Verbrauch
Eine festgelegte Einstellung, ungeeignete Sollwerte oder vermeidbare Lasten können den Wirkungsgrad beeinträchtigen.
Unbehagen der Bediener
Ein zu direkter Luftstrom oder eine zu hohe Luftgeschwindigkeit kann Unbehagen verursachen, ohne den Nutzraum zu klimatisieren.
Prozessinstabilität
Schwankende Temperaturen oder Luftfeuchtigkeit können einen Werkstoff, eine Messung oder eine Produktionsgeschwindigkeit beeinträchtigen.
Vorbereitung der Planung
Daten, die dem Projekt Zeit sparen.
Anhand einer Bestandsaufnahme der Lasten, Volumina und Nutzungsarten lässt sich ein erster solider und vergleichbarer technischer Ansatz erarbeiten.
Projekt anfragen oder rufen Sie uns unter +49 151 579 900 17 an- Grundriss oder Abmessungen der Werkhalle und Deckenhöhe
- Leistungen der vorhandenen Maschinen, Anlagen und Ausrüstungen
- Temperaturvorgabe und Schwankungstoleranz
- Betriebszeiten, Personalbestand, Öffnungszeiten und die heißesten Zeiträume
- Daten zur bestehenden Anlage und zum Verbrauch
- Anforderungen an Produktion, Wartung und Standortwahl
TECHNISCHE FRAGEN
Dimensionieren, ohne zu viel Energie zu verbrauchen.
Die wichtigsten Punkte bei der Planung einer industriellen Klimaanlage.
Wie dimensioniert man eine Industrieklimaanlage?
Die Auslegung basiert auf einer Wärmebilanz, in der die Wärmeeinträge von Maschinen, Gebäude, Beleuchtung, Personen, Sonneneinstrahlung, Öffnungen und Außenluft addiert werden.
Wie lässt sich der Energieverbrauch senken?
Die Reduzierung vermeidbarer Lasten, eine richtig dimensionierte Anlage, eine angepasste Luftverteilung und eine belegungs- und prozessabhängige Regelung senken den Energieverbrauch nachhaltig.
Muss auch die Luftfeuchtigkeit geregelt werden?
Wenn es der Prozess, die Produkte oder der Komfort der Mitarbeiter erfordern, müssen Temperatur und Luftfeuchtigkeit gemeinsam betrachtet werden.
Die AIRPRO-Dienstleistung
AIRPRO erstellt Ihre Planung für die industrielle Klimatechnik.
AIRPRO entwickelt eine thermische Lösung, die auf Ihren Prozess, den Komfort Ihrer Mitarbeiter und die energetischen Anforderungen Ihres Standorts zugeschnitten ist.
Der Leistungsumfang kann Bestandsaufnahmen und Messungen, die Wärmebilanz, Leistungs- und Volumenstromberechnungen, die Verteilungsstrategie, die Auswahl der Anlagen, Aufstellungspläne, die Regelung sowie Unterstützung bis zur Inbetriebnahme umfassen.
- Thermische Begutachtung der Werkhalle und der Produktionsprozesse
- Lastbilanzen und Auswahl der Kälteleistung
- Konzeption, Pläne und Feinabstimmung
Ihr Projekt
Sprechen wir über Ihre industrielle Aufgabe.
Beschreiben Sie Ihre Anlage, Ihre Problemstellung oder Ihr Ziel. Ein AIRPRO-Ingenieur gibt Ihnen eine erste technische Einschätzung.
